防疫医疗设备原理及相关半导体器件

发布时间：2020-04-26

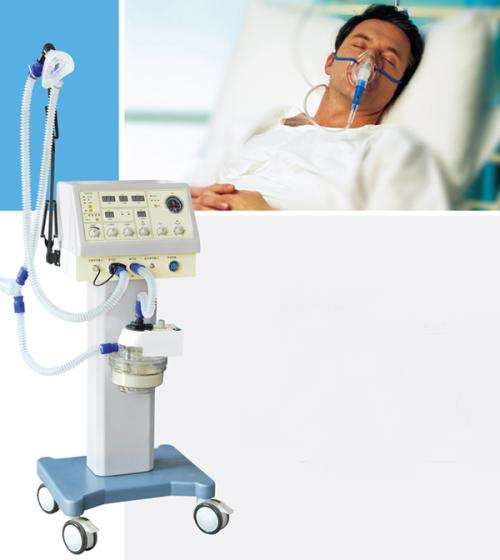

一：呼吸机原理

现代临床医学中，呼吸机作为一项能人工替代自主通气功能的有效手段，已普遍用于各种原因所致的呼吸衰竭、大手术期间的麻醉呼吸管理、呼吸支持治疗和急救复苏中，在现代医学领域内占有十分重要的位置。呼吸机是一种能够起到预防和治疗呼吸衰竭，减少并发症，挽救及延长病人生命的至关重要的医疗设备。

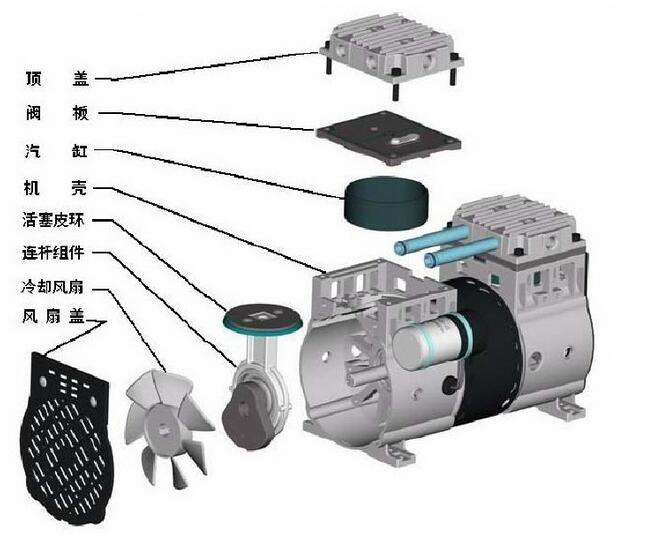

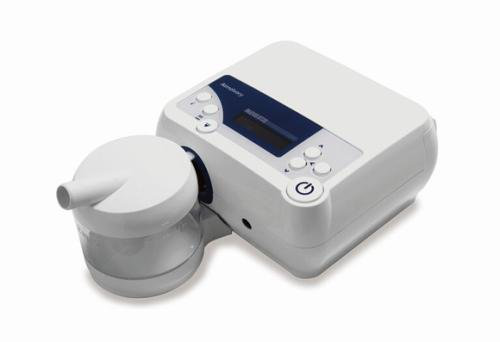

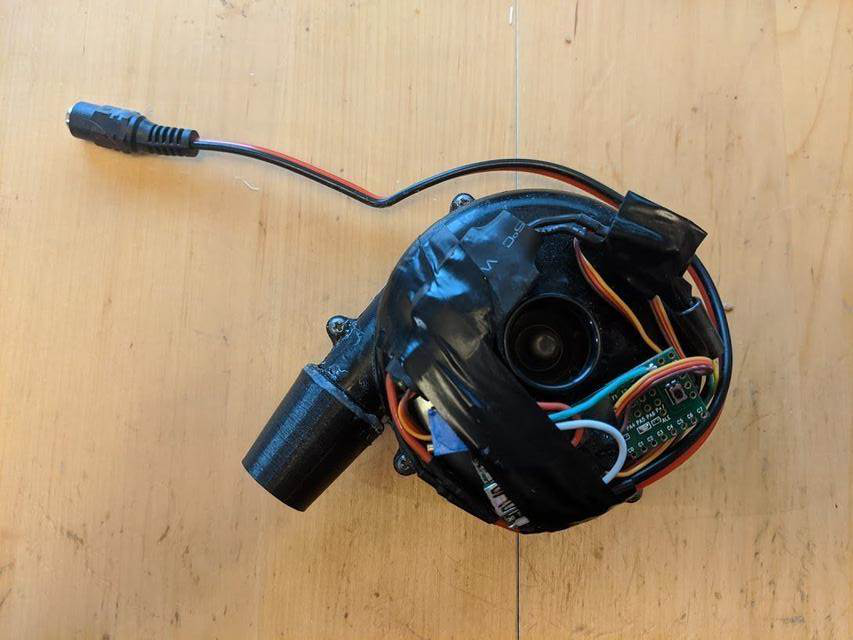

二.呼吸机真空气泵外观

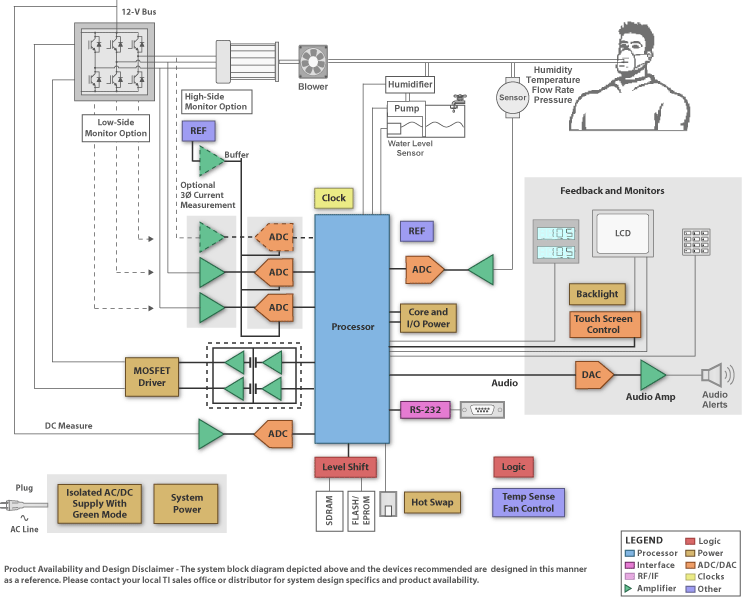

三.呼吸机原理和拓扑

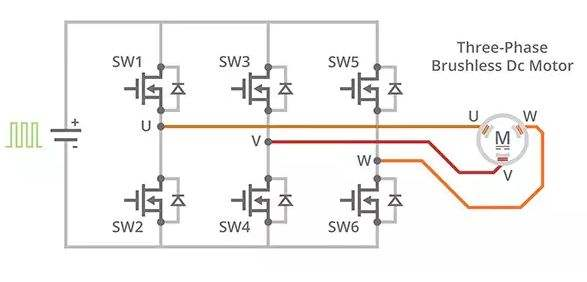

一：气泵拓扑～三相全桥

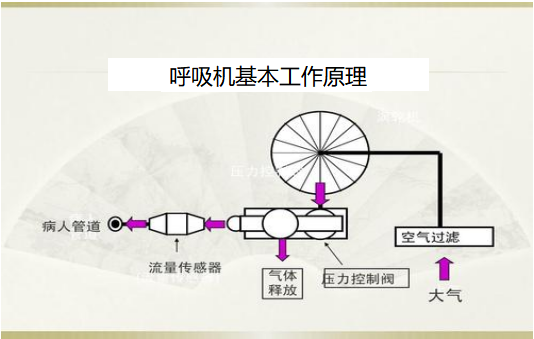

               呼吸机基本原理图                                           呼吸机气泵拓扑：三相全桥

四：呼吸机真空泵使用半导体器件

功率范围：8W(便携式）—300W

输入电压：12—24V

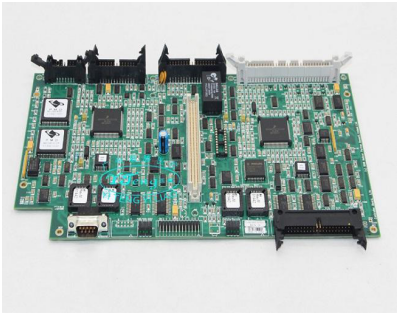

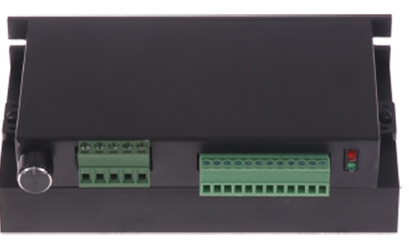

呼吸机气泵控制器本质上与BLDC控制器区别不大，只是转速较低（类似伺服驱动器）

可使用英飞凌产品：

控制芯片：IFX9201SG，iMtion：IMC301A

电机驱动单元：低压MOS管：IRF7351/IRF7855/IRFR4105/BSC112N06LD

电源：PFC：ICE3PCS01G，PWM：ICE5QSBG，高压MOS：IPD60R600P7/ IPD70R600P7S/ IPD60R180P7

传感器:压力，流量，电流传感器
