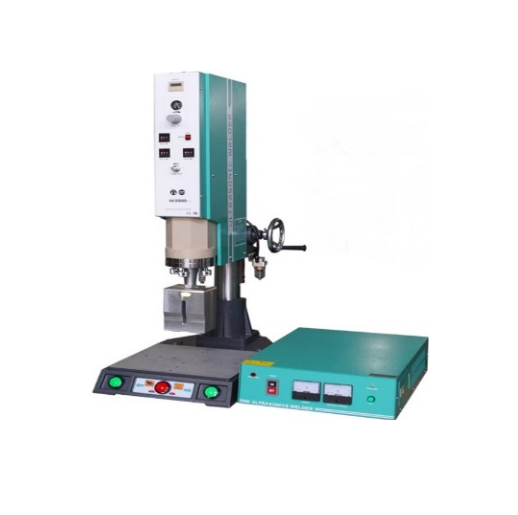

口罩机关键部件之超声波焊接电源

发布时间：2020-04-26

       2019年末-2020年对世界来说注定是一个坎坷的一年，COVID-19肆虐世界各地，应急医疗物资需求暴涨，口罩需求数量急剧放大，生产口罩机中的关键部件之一超声波焊接电源也应声供不应求，这里我们就来聊一下超声波电源的原理与相关半导体器件。

1.超声波焊接原理

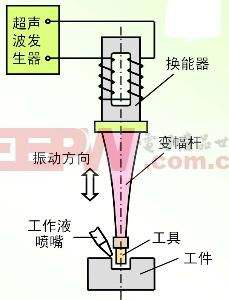

超声波在塑料加工中的应用原理:塑料加工中使用的超声波现有工作频率为15KHZ、20KHZ、28KHZ、30KHZ、35KHZ和40KHZ。原理是利用纵波的峰值位置将振幅传递到塑料零件的间隙。在压力条件下，两个塑料部件或其它部件与塑料部件接触部位的分子相互碰撞熔化，从而熔化接触部位的塑料，达到加工目的（口罩线与口罩面的加热链接）。

2.超声波焊接电源原理

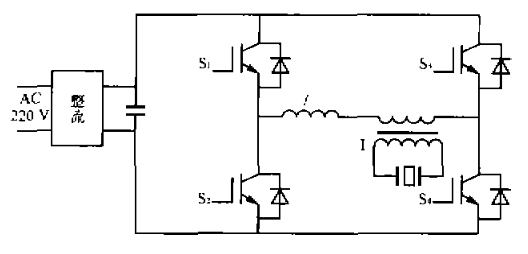

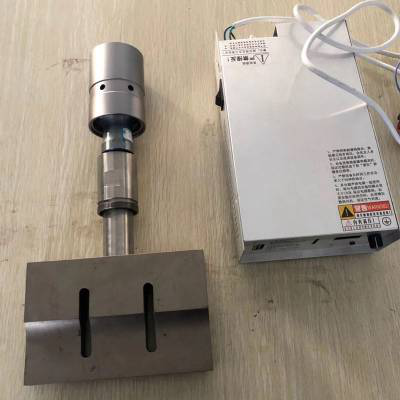

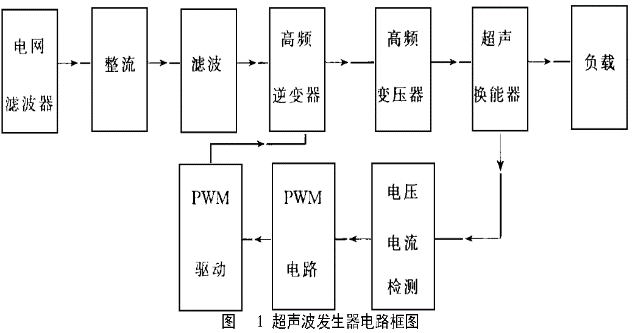

超声波电源将电网的50HZ电能通过半导体和高频变压器将直流电变换成15-40KHZ的高频交流电 ，以供换能头提供焊接能量。

3. 超声波焊接电源使用半导体器件

功率范围：300W-3000W

输出电流：1.5A—9A

输出频率：15-40KHZ

初级使用功率管电流规格：20A-75A，封装TO-247。少量使用TO-220

使用英飞凌规格：

15-20KHZ输出频率：IKW30-75N60T, IKW30N65ES5-75ES5

25-40KHZ输出频率：IKW30-75N60H3, IKW30N65H/EH5-75H/EH5

功率管驱动：2ED020I06-FI



在疫情肆虐的当下，飞尼奥愿与各企业和科研人员加强合作，为客户提供优质技术服务和完善的产品服务。共克时艰，在防疫路上，帮助客户创造更大价值。
